Hệ thống Lithium BMS
>
|
| Nguồn gốc | CE |
| Chứng nhận | RoHS, CCC, ISO |
| Số mô hình | Hệ thống BMS Lithium 3-4 S14.4V |

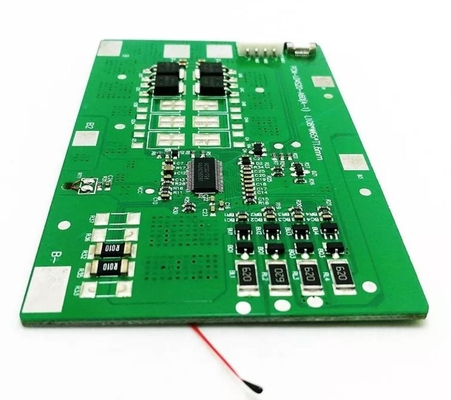

Sạc không đổi 60A và hệ thống BMS lithium 11.1V hoặc 14.4V hiện tại với bộ pin Li Ion 3S hoặc 4S
Ứng dụng: Đây là BMS cho bộ pin Lithium 3 sê-ri 12.6V (11.1) V hoặc 4S 16.8V (14.4V) với dòng xả không đổi 60A, sẽ được áp dụng cho Conveter hoặc hệ thống năng lượng mặt trời.
| KHÔNG. | mục kiểm tra | Tiêu chuẩn | ||
| li-ion | lifepo4 | |||
| 1 | Vôn | Điện áp sạc | DC:16.8V 4.2v/Cell | DC:14.4V 3.6v/CV |
| Cân bằng điện áp cho tế bào đơn | 4,20 ± 0,025V | 3,60 ± 0,025V | ||
| 2 | Hiện hành | Cân bằng hiện tại cho tế bào đơn | 42±5mA | |
| Mức tiêu thụ hiện tại | ≤20μMỘT | |||
| Dòng sạc liên tục tối đa | 50A | |||
| Dòng xả liên tục tối đa | 50A | |||
| 3 | Bảo vệ quá phí | Điện áp phát hiện quá sạc cho một ô | 4,25 ± 0,025V | 3,9 ± 0,025v |
| Thời gian trễ phát hiện sạc quá mức | 0,5S-2S | |||
| Điện áp giải phóng quá mức cho một tế bào | 4,05 ± 0,05V | 3,8 ± 0,05V | ||
| 4 | Bảo vệ xả quá mức | Điện áp phát hiện phóng điện quá mức cho một ô | 2,5 ± 0,08V | 2,0 ± 0,08V |
| Thời gian trễ phát hiện xả quá mức | 10mS-200mS | |||
| Điện áp giải phóng quá mức cho một tế bào | 3,0 ± 0,1V | 2,5 ± 0,1V | ||
| 5 | Bảo vệ quá dòng | Điện áp phát hiện quá dòng | 0,2 ± 0,025V | 0,1 ± 0,025V |
| Quá dòng phát hiện hiện tại | 150 ± 30A | |||
| Thời gian trễ phát hiện | 5ms-20ms | |||
| điều kiện phát hành | cắt tải và nạp tiền | |||
| 6 | bảo vệ ngắn | điều kiện phát hiện | Ngắn mạch bên ngoài | |
| Thời gian trễ phát hiện | 200-500us | |||
| điều kiện phát hành | cắt tải và nạp tiền | |||
| 7 | Sức chống cự | Mạch bảo vệ (MOSFET) | ≤20 phútΩ | |
| số 8 | Nhiệt độ | Nhiệt độ hoạt động | -40~+65ºC | |
| Phạm vi nhiệt độ lưu trữ | -40~+125ºC | |||
Ghi chú ;1. Trước khi lắp pin, vui lòng xếp loại pin của bạn ở tình trạng ổn định tốt (điện áp khác nhau nên
không quá 0,05V, trở kháng bên trong không quá 0,5mO, chênh lệch công suất không quá 30mA)
đối với pin NCM hoặc pin Li ion, điện áp ban đầu không được lớn hơn 4V và không được hạ thấp hơn 3V,
pin nên được kết nối song song trước và sau đó thực hiện kết nối nối tiếp
2. Kết nối dây B trước và sau đó nghiêm ngặt theo thứ tự từ 1 ô dương tính đến 4 ô dương tính.
Lưu ý: Vui lòng kết nối các dây này theo thứ tự nghiêm ngặt như trên để tránh mọi khả năng làm hỏng pin BMS.
