Bảng bảo vệ pin 24V 72V Lifepo4 8S 20S 24S 200A cho năng lượng mặt trời
  • Bảng bảo vệ pin 24V 72V Lifepo4 8S 20S 24S 200A cho năng lượng mặt trời
  • Bảng bảo vệ pin 24V 72V Lifepo4 8S 20S 24S 200A cho năng lượng mặt trời
  • Bảng bảo vệ pin 24V 72V Lifepo4 8S 20S 24S 200A cho năng lượng mặt trời
  • Bảng bảo vệ pin 24V 72V Lifepo4 8S 20S 24S 200A cho năng lượng mặt trời
Bảng bảo vệ pin 24V 72V Lifepo4 8S 20S 24S 200A cho năng lượng mặt trời

Bảng bảo vệ pin 24V 72V Lifepo4 8S 20S 24S 200A cho năng lượng mặt trời

Nguồn gốc TRUNG QUỐC
Chứng nhận CE/RoHS/UN38.3/MSDS/BIS
Số mô hình 8S 20S 24S 24V 72V 200A LIFEPO4 BMS
Thông tin chi tiết sản phẩm
Hàng loạt::
3 giây-30 giây
Đơn xin::
Năng lượng mặt trời
Cân bằng hiện tại::
22-33mA
Cổng chung::
ĐÚNG
Kích cỡ::

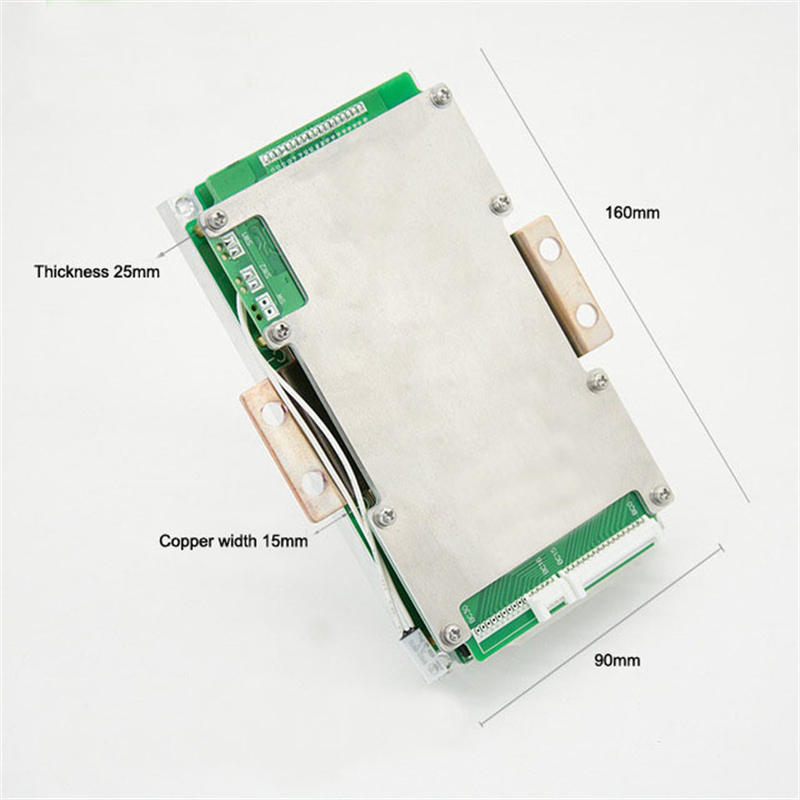

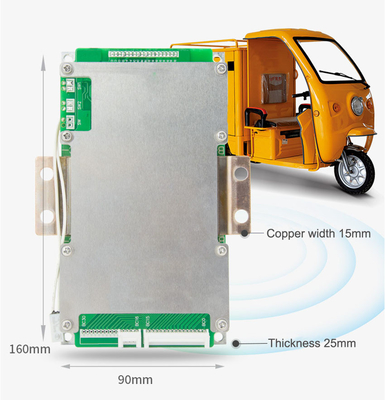

160 * 90 * 25mm
Xả hiện tại::
200A
Làm nổi bật:

Bảng bảo vệ pin 72V Lifepo4

,

Bảng bảo vệ pin 24S Lifepo4

,

Bảng bảo vệ pin 200A 24V

Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu
1 CÁI
Giá bán
To be negotiated
chi tiết đóng gói
Đóng gói trong hộp carton xuất khẩu
Thời gian giao hàng
Được thương lượng
Điều khoản thanh toán
T / T, Western Union, MoneyGram
Khả năng cung cấp
100000 chiếc / tháng
Mô tả Sản phẩm

8S 20S 24S 24V 72V 200A LIFEPO4 BMS Hệ thống quản lý pin Ban bảo vệ pin Lithium Lifepo4



BMS này được thiết kế cho các bộ pin cho biến tần, xe đạp điện và xe máy điện. Nó có thể được áp dụng cho
pin lithium với các đặc tính hóa học khác nhau, chẳng hạn như lithium ion, Li-polymer.Lithium iron phosphate, vv Bo mạch bảo vệ có khả năng chịu tải mạnh mẽ và dòng điện phóng liên tục tối đa có thể đạt 200A

● Bảo vệ loạt 3-30 ô
● Các chức năng bảo vệ khác nhau để sạc và xả
● Xả quá dòng, các quy trình chức năng bảo vệ ngắn mạch của phần cứng
● dự trữ công tắc điều khiển xả và vị trí bảo vệ nhiệt độ xả,
● Mức tiêu thụ dòng tĩnh rất thấp
● Chứa chức năng cân bằng sạc

Thuận lợi:
1. MOS thông minh và mạnh mẽ, IC nhập khẩu, giải pháp tích hợp.
2. Trang bị cảm biến nhiệt độ, công tắc điều khiển bảo quản.
3. Nhà máy bán hàng, số lượng càng nhiều, giá càng thấp.
4. Hỗ trợ tùy chỉnh (kích thước của PCB / vật liệu và chiều dài của dây cân bằng và đường ra / thay thế vật liệu vỏ nhôm / thay đổi thông số / tăng chức năng lưu trữ dữ liệu)

Mô tả chức năng bảo vệ
Bảo vệ quá tải:

Khi pin ở trạng thái sạc, điện áp sẽ tiếp tục tăng.Khi bảng bảo vệ phát hiện điện áp của bất kỳ ô nào cao hơn giá trị bảo vệ quá tải, bảng bảo vệ sẽ bắt đầu tính thời gian ngay lập tức. , nó không thể được tính phí.

Phục hồi bảo vệ quá tải:

Sau khi bảo vệ quá áp xuất hiện trên bảng bảo vệ, điện áp của pin sẽ
xuống dưới trạng thái tĩnh hoặc trạng thái xả của pin.Khi board bảo vệ phát hiện mỗi điện áp thấp hơn điện áp phục hồi của bảo vệ quá nạp, board bảo vệ sẽ xuất tín hiệu và bật ống MOS sạc để sạc.

Bảo vệ quá tải:

Khi pin ở trạng thái phóng điện, điện áp sẽ tiếp tục giảm.Khi bảng bảo vệ phát hiện ra rằng điện áp của bất kỳ ô nào thấp hơn giá trị bảo vệ quá tải, bảng bảo vệ sẽ bắt đầu tính thời gian ngay lập tức.Khi đạt đến thời gian trễ bảo vệ quá xả, tín hiệu đầu ra của bảng bảo vệ sẽ tắt ống MOS phóng điện, mạch khóa tải sẽ hoạt động, tuy nhiên, lúc này nó không thể phóng điện.

Phục hồi bảo vệ quá mức xả:

Sau khi bảo vệ phóng điện quá mức xuất hiện trên bảng bảo vệ, điện áp pin sẽ
đi lên dưới trạng thái tĩnh hoặc trạng thái xả của pin.Khi bảng bảo vệ phát hiện rằng mỗi điện áp cao hơn điện áp phục hồi của bảo vệ quá phóng.Lúc này ngắt tải hoặc sạc, bo mạch bảo vệ sẽ xuất tín hiệu và bật ống MOS sạc để sạc.

Bảo vệ quá dòng:
Khi pin ở trạng thái tĩnh hoặc xả, dòng điện đột ngột tăng lên.Khi bảng bảo vệ phát hiện thấy dòng điện đạt đến giá trị bảo vệ quá dòng, bảng bảo vệ sẽ bắt đầu định thời tại thời điểm đó.Khi thời lượng dòng điện trong mạch đạt đến thời gian trễ bảo vệ quá dòng, tín hiệu đầu ra của bảng bảo vệ sẽ tắt ống MOS phóng điện, và mạch khóa tải sẽ hoạt động.Lúc này không thể tiến hành phóng điện.

Khôi phục bảo vệ quá hiện tại:
Sau khi bảo vệ quá dòng phóng điện xuất hiện trên bảng bảo vệ, ống MOS phóng điện được tắt và dòng điện trong vòng trở thành 0. Lúc này, tải bị ngắt hoặc sạc, tín hiệu đầu ra của bảng bảo vệ sẽ bật ống xả MOS để phóng điện.
vật phẩm
Tối thiểu.
Tối đa
Bài học
Sự miêu tả
Độ ẩm làm việc
-20
+70
℃
Phạm vi nhiệt độ làm việc bình thường
Nhiệt độ bảo quản
-40
+85
℃
Độ ẩm
Dòng xả liên tục
200A
Xả bảo vệ quá dòng
2 ~ 3 lần dòng xả liên tục
+70
℃
Phạm vi nhiệt độ làm việc bình thường
Mosfet
<10mΩ
Dòng điện tích điện
200A
Sạc điện áp
Pin Lifepo4: sê-ri * 3.65V Pin Li ion: sê-ri * 4.2V



Bảo vệ quá tải:
Cân bằng điện áp:



Điện áp phát hiện: Lifepo4: 3,75 ± 0,05V Li ion: 4,25 ± 0,05V
Điện áp bắt đầu: Lifepo4: ≥3.5V Li ion: ≥4.18V



Thời gian trễ phát hiện: 500 ~ 1500mS
Điện áp phục hồi: Lifepo4: <3.5V Li ion: <4.18V



Điện áp phục hồi: Lifepo4: 3,55 ± 0,05V Li ion: 4,15 ± 0,05V
Cân bằng hiện tại: 22-33mA



Bảo vệ quá tải:
Bảo vệ quá dòng:



Điện áp phát hiện: Lifepo4: 2,2 ± 0,1V Li ion: 2,7 ± 0,1V
Dòng phát hiện: 2 ~ 3 lần dòng xả liên tục



Thời gian trễ phát hiện: 4000 ~ 6000mS
Thời gian trễ phát hiện: 500 ~ 1500mS



Điện áp phục hồi: Lifepo4: 2,7 ± 0,1V Li ion: 3,0 ± 0,1V
Điều kiện phục hồi: ngắt kết nối bộ sạc



Bảo vệ ngắn:
Bảo vệ nhiệt độ



Tình trạng kích hoạt: ngắn mạch tải bên ngoài
Sạc xả bảo vệ nhiệt độ cao: 75 ± 5 ℃



Thời gian trễ phát hiện: 300 ~ 600uS




Điều kiện phục hồi: Bỏ tải









Bảng bảo vệ pin 24V 72V Lifepo4 8S 20S 24S 200A cho năng lượng mặt trời 0Bảng bảo vệ pin 24V 72V Lifepo4 8S 20S 24S 200A cho năng lượng mặt trời 1Bảng bảo vệ pin 24V 72V Lifepo4 8S 20S 24S 200A cho năng lượng mặt trời 2
