Name: Hệ thống quản lý pin 8S 24v BMS, BMS cho pin axit chì 100A 120A
Brand: XUWEN
SKU: 8S 24V 80A 100A 120A Lifepo4 BMS
Price: 1.00 USD
Availability: InStock
Rating: 5 (184 reviews)

Nhà Sản phẩm Hệ thống quản lý pin LiFePO4 BMS

Hệ thống quản lý pin 8S 24v BMS, BMS cho pin axit chì 100A 120A

Thông tin chi tiết sản phẩm:

Nguồn gốc:	TRUNG QUỐC
Hàng hiệu:	XUWEN
Chứng nhận:	CE,FCC,RoHS,UN38.3,MSDS
Số mô hình:	8S 24V 80A 100A 120A Lifepo4 BMS

Thanh toán:

Số lượng đặt hàng tối thiểu:	1 CÁI
Giá bán:	To be negotiated
chi tiết đóng gói:	Đóng gói trong hộp carton xuất khẩu
Thời gian giao hàng:	Được thương lượng
Điều khoản thanh toán:	T / T, Western Union, MoneyGram
Khả năng cung cấp:	1000000 chiếc / tháng

Tiếp xúc

Chi tiết sản phẩm

Tỷ lệ xuất viện::	80A 100A 120A	Chất liệu cơ bản::	sợi thủy tinh
Min. Tối thiểu. Line Spacing: Khoảng cách dòng::	0,003 ''	Đơn xin::	ebike, e-Scootor, thuyền, e-skaterboard
Độ dày của bảng::	16mm	Min. Tối thiểu. Line Width: Chiều rộng dòng::	0,1mm
Điểm nổi bật:	Hệ thống quản lý pin 100A 24v BMS , Hệ thống quản lý pin 120A 24v BMS , BMS 24v cho pin axit chì

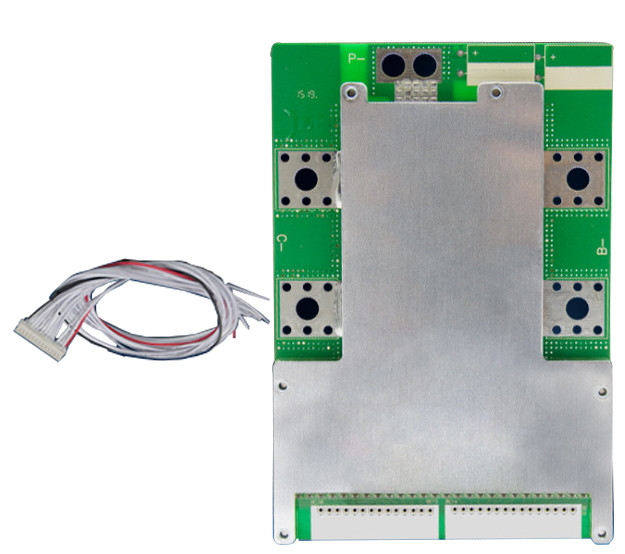

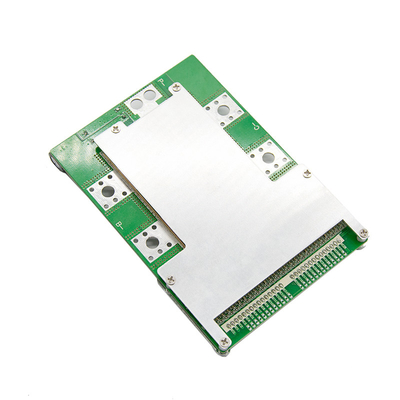

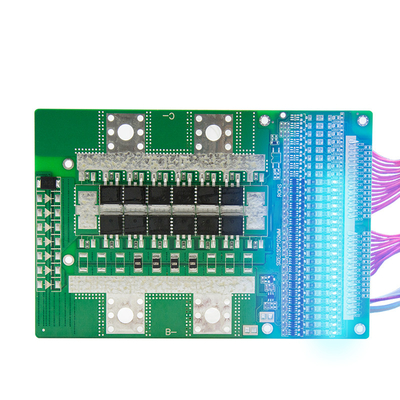

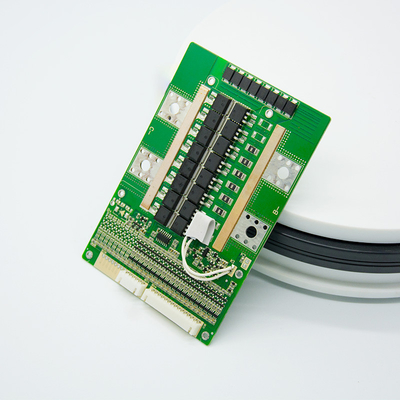

Hệ thống quản lý pin 8S 24V 80A 100A 120A Lifepo4 BMS cho pin axit chì

BMS này được thiết kế cho các bộ pin cho biến tần, xe đạp điện và xe máy điện. Nó có thể được áp dụng cho
pin lithium với các đặc tính hóa học khác nhau, chẳng hạn như lithium ion, Li-polymer.Lithium sắt phosphate, v.v. Bảo vệ

bo mạch có khả năng tải mạnh mẽ và dòng xả liên tục tối đa có thể đạt 80A 100A 120A.

● Bảo vệ loạt 4 ~ 24 ô

● Các chức năng bảo vệ khác nhau để sạc và xả

● Xả quy trình chức năng bảo vệ quá dòng, ngắn mạch của phần cứng

● dự trữ công tắc điều khiển xả và vị trí bảo vệ nhiệt độ xả,

● Mức tiêu thụ dòng tĩnh rất thấp

● Chứa chức năng cân bằng sạc

Chức năng	Các bài kiểm tra	sự chỉ rõ			Bài học
Chức năng	Các bài kiểm tra	Tối thiểu.	Loại	Tối đa	Bài học
Hoạt động hiện tại	sạc lại hiện tại	-	-	100	MỘT
Hoạt động hiện tại	Xả hiện tại	-	-	100	MỘT
Bảo vệ sạc	Tuổi thọ của điện áp bộ sạc (CC-CV) 4	Dòng pin * 3.6			V
	Điện áp bộ sạc (CC-CV) Li-ion	Dòng pin * 4.2			V
	Tuổi thọ điện áp bảo vệ quá tải4	3.600	3.650	3.700	V
	Điện áp bảo vệ quá sạc Li-ion	4.220	4.250	4.280	V
	Thời gian trễ bảo vệ khi sạc quá mức	500	1000	1500	bệnh đa xơ cứng
	Bảo vệ quá tải phục hồi điện áp lifepo4	3.400	3,450	3.500	V
	Điện áp phục hồi bảo vệ quá sạc Li-ion	4.140	4.180	4.230	V
Bảo vệ xả	Tuổi thọ điện áp bảo vệ quá tải4	2.400	2.500	2.600	V
	Điện áp bảo vệ quá dòng Li-ion	2.700	2.800	2.900	V
	Thời gian trễ bảo vệ quá xả	50	100	200	V
	Tuổi thọ điện áp phục hồi bảo vệ quá xả 4	2.900	3.000	3,100	V
	Bảo vệ quá xả điện áp phục hồi Li-ion	2.800	2.900	3.000	V
	Điều kiện phục hồi bảo vệ quá xả	Ngắt kết nối tải hoặc Kích hoạt sạc
Bảo vệ quá dòng	Sạc giá trị bảo vệ quá dòng	_	_	_	MỘT
	Sạc quá dòng chậm trễ	_	_	_	bệnh đa xơ cứng
	Điều chỉnh phát hành sạc	_
	Xả quá dòng giá trị dòng bảo vệ 1	320	360	400	MỘT
	Xả quá dòng 1 độ trễ bảo vệ	50	100	200	bệnh đa xơ cứng
	Xả điều kiện phục hồi bảo vệ quá dòng	Ngắt kết nối tải hoặc Kích hoạt sạc
Bảo vệ ngắn mạch	Thời gian trễ bảo vệ ngắn mạch	100	200	300	chúng ta
Bảo vệ ngắn mạch	Khôi phục bảo vệ ngắn mạch	Ngắt kết nối tải
Chức năng cân bằng	Tuổi thọ điện áp bật cân bằng4	3.400	3,450	3.500	V
	Điện áp bật cân bằng li-ion	4.170	4.190	4.220	V
	Cân bằng hiện tại	20		30	mA
Nhiệt độ bảo vệ (cài đặt bên trong)	giá trị bảo vệ nhiệt độ	_	75	_	℃
Nhiệt độ bảo vệ (cài đặt bên trong)	giá trị phát hành bảo vệ nhiệt độ	_	53	_	℃
Kháng nội bộ	Xả vòng lặp điện trở bên trong	_	10	20	Ông
Tự tiêu	Chế độ hoạt động	_	20	50	uA
Độ ẩm làm việc	Phạm vi hoạt động bình thường	-20	_	70	℃
Nhiệt độ bảo quản	Độ ẩm <90%, không ngưng tụ	-40	_	85	℃
Kích thước bảng bảo vệ	L * W * H	150 * 102 * 16			mm

Mô tả chức năng bảo vệ
Bảo vệ quá tải: Khi pin ở trạng thái sạc, điện áp sẽ tiếp tục tăng.Khi bảng bảo vệ phát hiện ra rằng điện áp của bất kỳ ô nào cao hơn giá trị bảo vệ quá tải, bảng bảo vệ sẽ bắt đầu tính thời gian ngay lập tức.Khi đến thời gian trễ bảo vệ sạc quá mức, bo mạch bảo vệ sẽ tắt ống MOS sạc, lúc đó không sạc được.

Phục hồi bảo vệ quá tải
Sau khi bảo vệ quá áp xuất hiện trên bảng bảo vệ, điện áp của pin sẽ giảm xuống dưới trạng thái tĩnh hoặc trạng thái phóng điện của pin.Khi board bảo vệ phát hiện mỗi điện áp thấp hơn điện áp phục hồi của bảo vệ quá nạp, board bảo vệ sẽ xuất tín hiệu và bật ống MOS sạc để sạc.

Bảo vệ quá tải
Khi pin ở trạng thái phóng điện, điện áp sẽ tiếp tục giảm.Khi bảng bảo vệ phát hiện ra rằng điện áp của bất kỳ ô nào thấp hơn giá trị bảo vệ quá tải, bảng bảo vệ sẽ bắt đầu tính thời gian ngay lập tức.Khi đạt đến thời gian trễ bảo vệ quá xả, tín hiệu đầu ra của bảng bảo vệ sẽ tắt ống MOS phóng điện, mạch khóa tải sẽ hoạt động, tuy nhiên, lúc này nó không thể phóng điện.Phục hồi bảo vệ quá xả: Sau khi bảo vệ quá xả xuất hiện trên bảng bảo vệ, điện áp của ắc quy sẽ tăng lên dưới trạng thái tĩnh hoặc trạng thái xả của ắc quy.Khi bảng bảo vệ phát hiện rằng mỗi điện áp cao hơn
điện áp phục hồi của bảo vệ quá phóng điện.Lúc này ngắt tải hoặc sạc, bo mạch bảo vệ sẽ xuất tín hiệu và bật ống MOS sạc để sạc.

Bảo vệ quá dòng
Khi pin ở trạng thái tĩnh hoặc xả, dòng điện đột ngột tăng lên.Khi bảng bảo vệ phát hiện thấy dòng điện đạt đến giá trị bảo vệ quá dòng, bảng bảo vệ sẽ bắt đầu định thời tại thời điểm đó.Khi thời lượng dòng điện trong mạch đạt đến thời gian trễ bảo vệ quá dòng, tín hiệu đầu ra của bảng bảo vệ sẽ tắt ống MOS phóng điện, và mạch khóa tải sẽ hoạt động.Lúc này không thể tiến hành phóng điện.

Khôi phục bảo vệ quá dòng
Sau khi bảo vệ quá dòng phóng điện xuất hiện trên bảng bảo vệ, ống MOS phóng điện được tắt và dòng điện trong vòng trở thành 0. Lúc này, tải bị ngắt hoặc sạc, tín hiệu đầu ra của bảng bảo vệ sẽ bật xả ống MOS để phóng điện.
