| Nguồn gốc: | TRUNG QUỐC |
| Hàng hiệu: | XUWEN |
| Chứng nhận: | CE,FCC,RoHS,UN38.3,MSDS |
| Số mô hình: | Hệ thống BMS thông minh 20a 30a 40a 50a 10s 36v |
| Số lượng đặt hàng tối thiểu: | 1 CÁI |
|---|---|
| Giá bán: | To be negotiated |
| chi tiết đóng gói: | Đóng gói trong hộp carton xuất khẩu |
| Thời gian giao hàng: | Được thương lượng |
| Điều khoản thanh toán: | T / T, Western Union, MoneyGram |
| Khả năng cung cấp: | 1000000 chiếc / tháng |
| Hàng loạt:: | 10S 36V | Xả hiện tại:: | 20A-50A |
|---|---|---|---|
| Độ dày của bảng:: | 12mm | Kích cỡ:: | 60 * 140 * 12mm |
| Cổng chung:: | ĐÚNG | Với số dư:: | ĐÚNG |
| Điểm nổi bật: | Hệ thống quản lý pin thông minh 20A,Hệ thống quản lý pin thông minh 30A,UART BMS 10S 36V 40A |
||

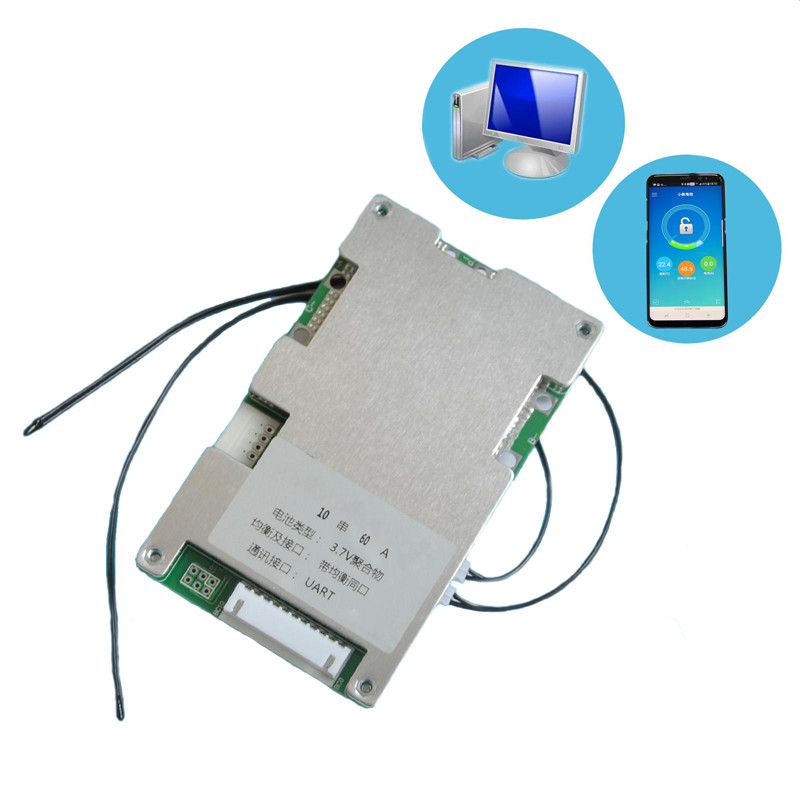

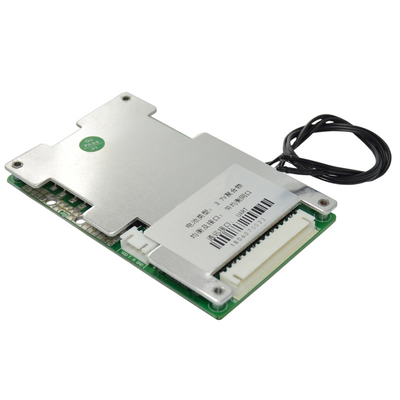

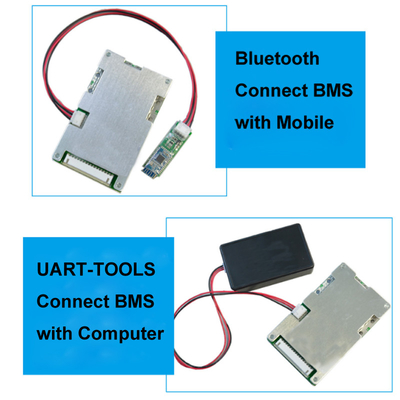

Hệ thống quản lý pin thông minh 20a 30a 40a 50a 10s 36v Hệ thống BMS thông minh Pcb Pcm với giao tiếp UART
| Chức năng | Dự án thử nghiệm | Điều kiện kiểm tra | Sự chỉ rõ | Bài học | ||
| Min | Tên đệm | Max | ||||
| Bảo vệ quá tải | Điện áp bảo vệ quá mức | Giảm phí | 4,22 | 4,25 | 4,28 | V |
| Thời gian trì hoãn bảo vệ quá mức | / | 500 | 1000 | 1500 | bệnh đa xơ cứng | |
| Bảo vệ quá mức giải phóng điện áp | / | 4.1 | 4,15 | 4.2 | V | |
| Chức năng Cân bằng | Bắt đầu điện áp | / | 3.57 | 3.6 | 3,63 | V |
| Bắt đầu chênh lệch điện áp | / | 30 | mV | |||
| Cân bằng hiện tại | / | 50 | 60 | mA | ||
| Dòng điện tích điện | Sạc bình thường hiện tại | / | 60 | MỘT | ||
| Quá sạc hiện tại | Quá sạc hiện tại | / | 65 | 70 | 75 | MỘT |
| Quá thời gian trễ hiện tại sạc | / | 2 | 5 | số 8 | S | |
| Quá phí phát hành hiện tại | / | 15 | S | |||
| Bảo vệ quá nhiệt khi sạc | Bảo vệ nhiệt độ cao | / | 62 | 65 | 68 | ℃ |
| Nhiệt độ cao giải phóng phí | / | 52 | 55 | 58 | ℃ | |
| Bảo vệ sạc nhiệt độ thấp | / | -12 | -10 | -7 | ℃ | |
| Giải phóng phí nhiệt độ thấp | / | -3 | 0 | 3 | ℃ | |
| Bảo vệ quá tải | Điện áp bảo vệ quá tải | Khi xuất viện | 2,42 | 2,5 | 2,58 | V |
| Thời gian trì hoãn bảo vệ quá thời gian xả | / | 500 | 1000 | 1500 | bệnh đa xơ cứng | |
| Bảo vệ quá điện áp giải phóng bộ sạc | / | 2,7 | 2,8 | 2,9 | V | |
| Xả hiện tại | Dòng điện liên tục tối đa | / | 60 | MỘT | ||
| Bảo vệ quá dòng | Bảo vệ quá dòng 1 | / | 65 | 70 | 75 | MỘT |
| Trên 1 thời gian trễ hiện tại | / | 3 | 5 | 7 | S | |
| Quá thời hạn phát hành | Trong tình trạng phát hành hiện tại | / | 32 | S | ||
| Bảo vệ quá dòng | Bảo vệ quá dòng 2 | / | 80 | 90 | MỘT | |
| Trên 2 thời gian trễ hiện tại | / | 100 | 320 | 500 | bệnh đa xơ cứng | |
| Trong tình trạng phát hành hiện tại | / | 32 | S | |||
| Bảo vệ ngắn mạch | Bảo vệ ngắn mạch | / | 150 | 200 | 250 | MỘT |
| Thời gian trễ bảo vệ ngắn mạch | / | 200 | 400 | 800 | chúng ta | |
| Ngắn mạch phát hành | / | Cắt thời gian trễ tải 32S | ||||
| Bảo vệ quá nhiệt khi xả | Bảo vệ nhiệt độ cao | / | 67 | 70 | 73 | ℃ |
| Xả nhiệt độ cao | / | 57 | 60 | 63 | ℃ | |
| Bảo vệ phóng điện ở nhiệt độ thấp | / | -12 | -10 | -7 | ℃ | |
| Xả nhiệt độ thấp | / | -3 | 0 | 3 | ℃ | |
| Kháng cự bên trong | Nội trở của mạch phóng điện | / | 10 | Ông | ||
| Tự tiêu thụ điện năng | Chế độ bình thường | với Giao tiếp | 20 | mA | ||
| Chế độ ngủ | / | 150 | 200 | uA | ||
| Thời gian trễ ngủ | / | số 8 | 10 | S | ||
| Ghi chú: Dữ liệu trên chỉ là mẫu.Khách hàng có thể điều chỉnh Dữ liệu thông qua kết nối máy tính | ||||||
RFQ
1. cổng chung và cổng riêng là gì?Sự khác biệt là gì?
Chúng tôi lấy 13S 48V 15A BMS làm ví dụ, cổng chung 15A có nghĩa là cực âm sạc và cực âm phóng điện của bạn được kết nối ở cùng một đầu điểm (P- của chúng tôi), cực âm điện tích và cực âm phóng điện được sử dụng trong kết nối chung
cổng, do đó, dòng điện sạc và dòng điện xả là 15A như nhau.trong khi cổng riêng được kết nối riêng biệt bằng cực âm (C-) và cực âm phóng điện (P-), do đó dòng điện tích và dòng điện xả khác nhau, dòng điện phóng 15A, dòng điện 8A.
2. chức năng cân bằng là gì?
Nguyên tắc hoạt động và chức năng như sau, khi điện áp một ô của bạn là điện áp báo động tối đa (Li-ion tối đa 4,18V, LifePo4 tối đa (3,6V), thì ô Cân bằng bắt đầu hoạt động, điện trở cân bằng bắt đầu phóng điện với 35ma (khi cân bằng phóng điện bắt đầu hoạt động, BMS sẽ bắt đầu nóng lên một chút, đó là phản xạ bình thường), tế bào ở cả trạng thái sạc và xả, và các tế bào khác chưa đạt đến điện áp báo động (Li-ion 4,18V, LifePo4 3,6V) Chỉ ở trạng thái sạc, không phóng điện, khi điện áp tế bào nhanh đạt đến điện áp báo động (Li-ion 4,25V, LifePo4 3,75V) BMS bắt đầu tắt bảo vệ nguồn, tất cả các tế bào khác đều dừng sạc, quá trình này sẽ cho phép sạc pin của bạn ở trạng thái cân bằng và điện áp pin của bạn ở trạng thái cân bằng, nhưng khi sự chênh lệch điện áp di động của bạn trong một phạm vi lớn, thì sự cân bằng không thể hoạt động tốt
3. Mối quan hệ giữa dung lượng Pin và dòng điện BMS?
Không có mối quan hệ trực tiếp giữa dung lượng pin và dòng điện BMS, dung lượng lớn không có nghĩa là pin lớn, nhưng dựa vào dòng điện tiếp tục, nghĩa là nếu động cơ của bạn mạnh mẽ, bạn nên chọn dòng BMS cao, nó không bị phụ thuộc về dung lượng pin.
4. Tôi nên chọn loại sạc nào?
Pin Lithium phải chọn bộ sạc cụ thể, không sử dụng Bộ sạc cho pin Leadacid, đối với bộ sạc chì có thể có MOS với tính năng bảo vệ sự cố áp suất cao, sẽ không bảo vệ BMS khi sạc quá mức.Tuổi thọ điện áp bộ sạc pin Po4 = số chuỗi pin X3,6V, trong khi điện áp bộ sạc pin Li-ion = Chuỗi pin số X4,2V.
5. Tôi nên chọn BMS hiện tại nào?
Lấy 10S 36V làm ví dụ: BMS hiện tại mà bạn chọn phụ thuộc vào công suất Động cơ xe đạp điện của bạn và giới hạn hiện tại của bộ điều khiển.Ví dụ: chọn 15A cho dưới 350W, 20A cho dưới 500W, 30A cho dưới 800W, 60A cho Dưới 1000W, cao hơn 1200W, hãy liên hệ với chuyên gia dịch vụ của chúng tôi để được đề xuất, một không, dòng tiếp tục sẽ cao hơn giới hạn hiện tại trong Bộ điều khiển.
6. Cho dù BMS của tôi bị hư hỏng?
Nếu bạn muốn đánh giá xem BMS có bị hỏng hay không, hãy thực hiện các bước sau đây, để kiểm tra xem điện áp của mỗi tế bào có giống nhau không với
vôn kế?nếu sự khác biệt điện áp tế bào trên 1,0V, lỗi hiển thị rằng nó không thể chạy xa, không có nguồn điện ở
phạm vi bắt đầu, thời gian sạc ngắn, tất cả những vấn đề này hầu như do tế bào pin gây ra, nếu BMS bị hư hỏng sẽ được phân biệt là không sạc, không xả, không xả trong khi pin có điện áp.
